AC220V 20KA防雷解決方案 ｜檳城電子
【 摘要 】
在無線基站的電源應用，對交流口的20KA防雷是常態化的需求，早期的做法是采用導軌式的防雷器，在安裝中存在不便的因素，更多的電源產品往板載式的防雷器傾斜，基于以上原因，我們開發出了相應的板載模塊，給客戶提供便利。
【 交流口需要滿足20KA的由來 】
根據《YD/T 2324—2011 無線基站防雷的技術要求和測試方法》，對基站的風險等級做了一個明確的劃分，主要參考因素有地理位置、防雷保護區、年雷暴日、遭受雷擊頻次、供電電壓的穩定性、基站的重要性等因素，分區如下：
1) L型（較低風險型）：鬧市區、公共建筑物、專用機房且雷暴日為少雷區或中雷區。
2) M型（中等風險型）：城市中高層孤立建筑物的樓頂機房、城郊、居民房、水塘旁以及無專用配電變壓器供電的基站，且雷暴日為中雷區及多雷區。
3) H型（較高風險型）：丘陵、公路旁、農民房、水田中、易遭受雷擊的機房，且雷暴日為多雷區及強雷區（包括中雷區以上有架空電源線引入的機房）。
4) T型（特高風險型）：高山、海島，且雷暴日為多雷區及強雷區。
注：未包含在上述風險類型的基站可根據具體情況確定所屬環境類型。

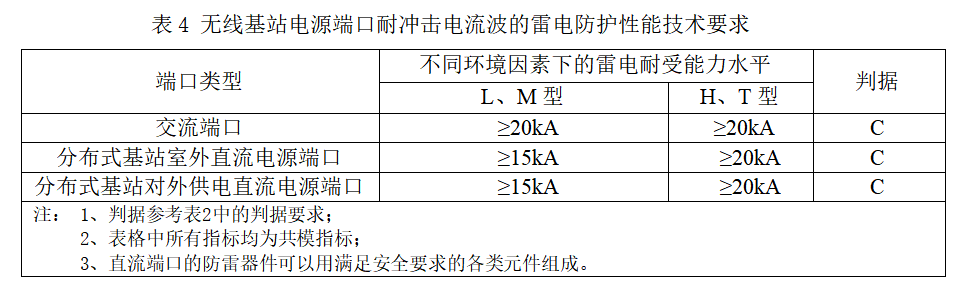

以下是《YD/T 2324—2011 無線基站防雷的技術要求和測試方法》，對電源端口的雷擊防護要求：

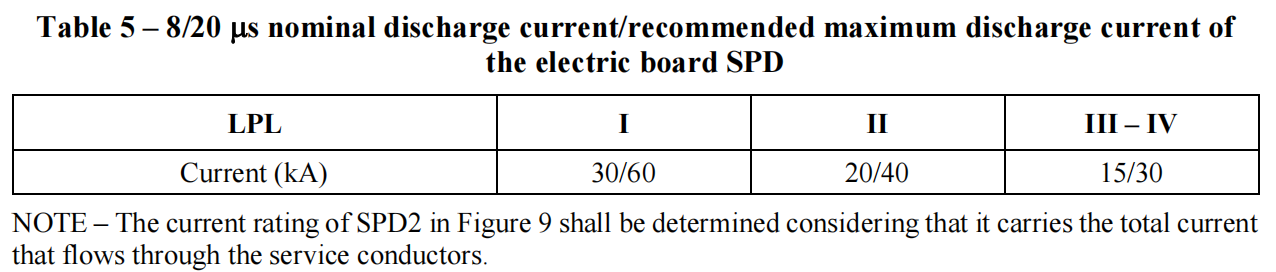

對標到國際電信聯盟的標準：ITU-T K.56的要求，板載式的雷擊要求如下：
綜上，在交流輸入端口，滿足20KA的通流能力，基本能滿足大部分基站電源的應用要求。
【 板載式防雷器解決方案 】
根據測試應力要求，我們有兩套應對解決方案：

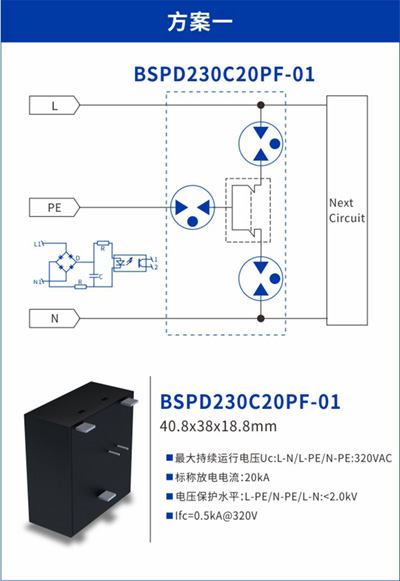

方案說明：
A：采用的是扁平化設計，整體高度在19mm以內，但占板面積較大；
B：采用的是開關型防護器件，能有效降低殘余電壓。
C：內置溫度脫扣機制，有效切斷防雷電路與主回路之間的連接。
D：電信號遙信，光電隔離，對控制信號更加安全；

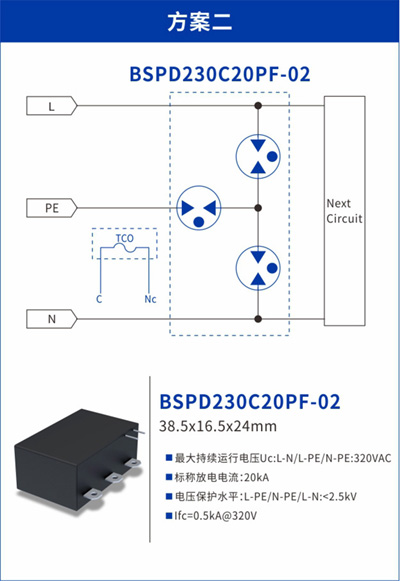

方案說明：
A：超小體積，精簡設計，對空間有要求的產品更加具備優勢；
B：采用的是開關型防護器件，能有效降低殘余電壓；
C：TCO溫度遙信；
D：In滿足20KA，Imax滿足40KA@8/20μs；
【 小結 】
兩種方案已經在大量客戶的產品上使用。各有所長，可以根據實際需求選擇，檳城電子也可以為客戶提供定制化的解決方案。
以上便是我們在基站交流電源口板載20KA的解決方案，更多的防護需求，關注檳城電子公眾號。
